Tidsperioder för de olika modellnamnen





(Nedan angivna årtal för modellnamnen (de små är inte medtagna) gäller endast för den tid namnen tillhört Nymanbolagen AB, Monark-Crescent AB eller Volvo Penta.

Modell 500 CS / C och Drive 45, har endast saluförts under namnet Crescent.)



NV Marin                       1954 – 1958

Crescent                         1959 – 1974

Monark                          1960 – 1974

Archimedes Penta       1967 – 1974

Archimedes                    1975 – 1979

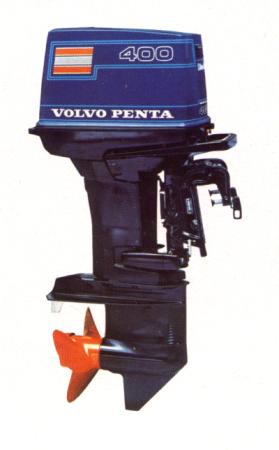

Volvo Penta               1974 – 1979

(Motorer som tillverkades fram till 1979 såldes tills lagret var slut, omkring år 1982)



Nedanstående tekniska specifikationer kan variera något runt perioden för modellbyte och årtalen markerar båtsäsongen på respektive marknad. Källa: Officiellt katalogmaterial.









Modellernas utveckling

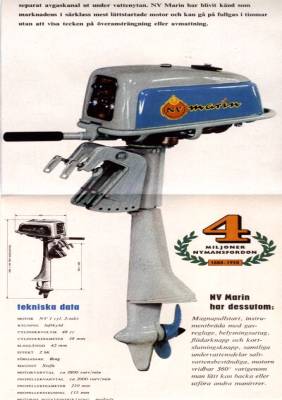

Tillverkningsår / Modell        1954 – 1956  NV Marin, (nyckelpigan)

Effektklass                           1.5 hk

Motor                                  1 cyl. 2-takt

Cylindervolym                      48 cc

Tändsystem                          Stefa med belysningsuttag 6V 17W

Kylsystem                            Luftkyld

Propeller diam./stigning         210 / 115 mm

Vikt                                     13 kg

Tankvolym                           Inbyggd tank1.6 liter

Övrigt                                  Helt omsvängbar 380 grader

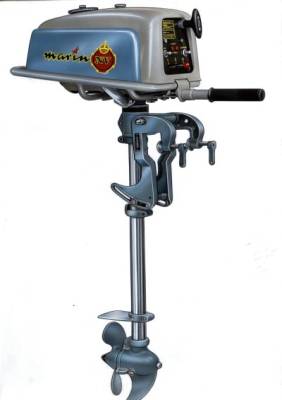

                                    NV Marin ( nyckelpigan )









Tillverkningsår / Modell        1956 – 1957 NV Marin Skipper

Effektklass                           2 hk

Motor                                  1 cyl. 2-takt

Cylindervolym                      48 cc

Tändsystem                          Stefa med belysningsuttag 6V 17W

Kylsystem      luftkyld

Propeller diam./stigning         210 / 215 mm

Vikt                                     13 kg

Tankvolym                           Från 1957  större inbyggd tank, 1.75 liter

Övrigt                                  Omsvängbar 380 grader, ny motorkåpa med ram









                                            NV Marin Skipper











Tillverkningsår / Modell        1958 – 1960  NV Marin 3

Effektklass                           3 hk

Motor                                  1 cyl. 2-takt

Cylindervolym                      58 cc

Tändsystem                          Stefa med belysningsuttag 6V 17W

Kylsystem                            Luftkyld

Propeller diam./stigning         210 / 215 mm

Vikt                                     15 kg

Tankvolym                           Inbyggd tank, 1.75 liter, från 1961 separat tank på 11 liter

Övrigt                                  Ny pressgjuten rigg. Omsvängbar 380 grader









                      NV Marin 3









Tillverkningsår / Modell        1959 – 1966 Crescent Marin 8 / Monark 8

Effektklass                           8 hk / 5000 rpm.

Motor                                  2 cyl. 2-takt

Cylindervolym                      140 cc

Tändsystem                          Stefa supermatic med belysningsuttag 6V 17W

Kylsystem                            Vattenkyld

Propeller diam./stigning         3-blad,

Vikt                                     17 kg

Tankvolym                           Separat tank 15 liter

Övrigt                                  Frikoppling synkroniserad med gashandtaget









Crescent Marin 8

















Tillverkningsår / Modell        1961 – 1974 Crescent Marin 4 / Monark 4

Effektklass                           4 hk

Motor                                  1 cyl. 2-takt

Cylindervolym                      70 cc

Tändsystem                          Stefa med belysningsuttag 6V 17W

Kylsystem                            Luftkyld

Propeller diam./stigning         210 / 215 mm

Vikt                                     15 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Omsvängbar 180 grader. Pressgjuten rigg. Ny motorkåpa i plast 1968

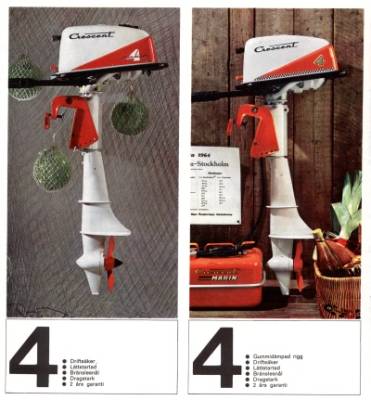

Crescent Marin 4











Tillverkningsår / Modell        1962 – 1963 Crescent Bundy 500

Effektklass                           30 hk / 5000 rpm.

Motor                                  2 cyl. 2-takt

Cylindervolym                      497 cc

Tändsystem                          Svänghjulsmagnet med utanpåliggande tändspoolar

Kylsystem                            vattenkyld

Propeller diam./stigning         3-blad, 9 ½”x 9” – 9 ½” x 13”

Vikt                                     46 kg

Tankvolym                           23 liter

Övrigt                                  Fjärreglage. Generalagent: Nymanbolagen AB







    Crescent Bundy 500













Tillverkningsår / Modell        1960 – 1968 Crescent CS 500 standard

Effektklass                           50 hk / 7500 rpm.

Motor                                  3 cyl. 2-takt

Cylindervolym                      499 cc

Tändsystem                          Svänghjulsmagnet Haldex

Kylsystem                            Vatten genom självtryck

Propeller diam./stigning         Michigan special för olika tävlingsbanor, utväxling 1:1

Vikt                                     33 kg

Tankvolym                           Specialtillverkas, rymd ca: 15 liter

Övrigt                                  Avsedd för tävlingsbåtar typ 3-punkt alt. Cabover









                      Crescent CS 500 Standard













Tillverkningsår / Modell        1963 – 1964 Husqvarna 80 C

Effektklass                           4 hk / 4000 rpm

Motor                                  1 cyl. 2 takt.

Cylindervolym                      83 cc

Tändsystem                          Stefa E2/110 F-01

Kylsystem                            Luftkyld med fläkt

Propeller diam./stigning         3-blad 190 x 150 mm. / 2200 rpm

Vikt                                     19 kg

Tankvolym                           11 liter

Övrigt                                  För akterspegelhöjd 380 mm. (Tillverkad av HVA i Husqvarna).









                      Husqvarna 80 C











Tillverkningsår / Modell        1964 – 1968 Crescent  Marin 9 / Monark 9

Effektklass                           9 hk / 5500 rpm

Motor                                  2 cyl. 2-takt

Cylindervolym                      140 cc

Tändsystem                          Stefa med generator 6V 32W

Kylsystem                            Vattenkylning

Propeller diam./stigning         3-blad 8 ¼ x 8 ½ ”

Vikt                                     24 kg

Tankvolym                           11 liter

Övrigt                                  Fram. Back. Frigång, synkront i gashandtaget. Länspump

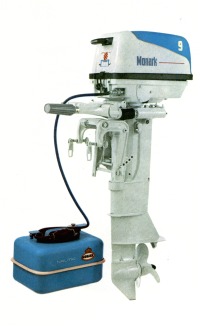

 Monark 9  –  en riktig skönhet











Tillverkningsår / Modell        1964 – 1965 Crescent Marin 15 / Monark 15

Effektklass                           16,5 hk DIN 4500 rpm.

Motor                                  2 cyl. 2-takt

Cylindervolym                      330 cc

Tändsystem                          Svänghjulsmagnet. Separata tändspolar. Generator 12V 60W

Kylsystem                            Vattenkyld med rotorpump

Propeller diam./stigning         Standard 3-blad ”9 x 11”

Vikt                                     33 kg

Tankvolym                           15 liter

Övrigt                                  Länspump. Kort / lång rigg

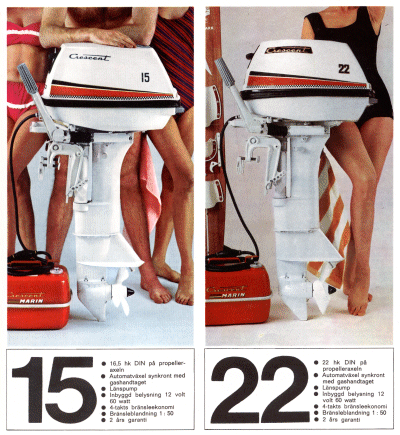

Crescent Marin 15         Crescent Marin 22











Tillverkningsår / Modell        1964-1965 Crescent Marin 22 / Monark 22

Effektklass                           22 hk DIN / 5500 rpm.

Motor                                  2-cyl. 2-takt

Cylindervolym                      330 cc

Tändsystem                          Svänghjulsmagnet med utv. tändspolar, Generator 12V 60W

Kylsystem                            Vattenkylning med rotorpump

Propeller diam./stigning         standard 3 blad  9 ¼” x 11”

Vikt                                     33 kg

Tankvolym                           15 liter

Övrigt                                  Länspump. Kort / lång rigg















Tillverkningsår / Modell        1965 – 1969 Crescent Marin 18 / Monark 18

Effektklass                           18 hk / 4700 rpm.

Motor                                  2 cyl. 2-takt

Cylindervolym                      333 cc

Tändsystem                          Svänghjulsmagnet med utv. tändspolar, Generator 12V 45W

Kylsystem                            Vattenkylning med rotorpump

Propeller diam./stigning         9” x 11”

Vikt                                     33 kg

Tankvolym                           15 liter

Övrigt                                  Länspump. Kort / lång rigg

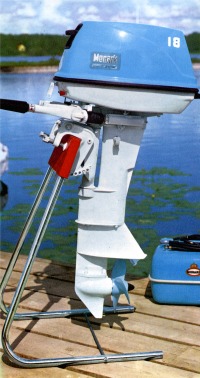

                      Monark 18













Tillverkningsår / Modell        1965 – 1972 Crescent Marin 25 / Monark 25

Effektklass                           25 hk / 5500 rpm,

Motor                                  2 cyl. 2-takt

Cylindervolym                      333 cc

Tändsystem                          Svänghjulsmagnet med utv. tändspolar, Generator 12V 45W

Kylsystem                            vattenkylning med rotorpump

Propeller diam./stigning         9 ¼” x 11”

Vikt                                     33 kg

Tankvolym                           23 liter

Övrigt                                  Länspump. Kort / lång rigg

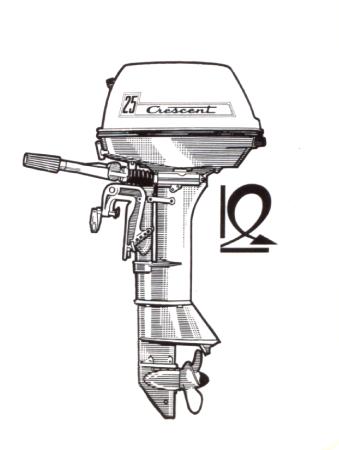

Crescent Marin 25











Tillverkningsår / Modell        1967 – 1969 Crescent Marin 50 / Monark 50 /

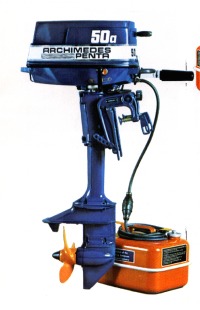

                                                                 Archimedes Penta 50

Effektklass                           50 hk / 4500/5500 rpm

Motor                                  3 cyl. 2-takt

Cylindervolym                      600 cc

Tändsystem                          Lågspänd svänghjulsmagnet, Stefa spolar, Strömuttag 12V 75W

Kylsystem                            Vattenkylning med rotorpump

Propeller diam./stigning         11 ¼” x 11”

Vikt                                     56 kg

Tankvolym                           25 liter

Övrigt                                  För akterspegelhöjd: 380, 510 och 630 mm









                  Crescent Marin 50

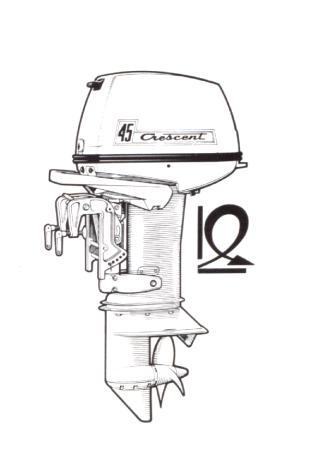

Tillverkningsår / Modell        1967 – 1971 Crescent Drive 45

Effektklass                           45 hk 500/5800 rpm.

Motor                                  3 cyl 2-takt

Cylindervolym                      499 cc

Tändsystem                          Svänghjulsmagnet, separata tändspolar. Eluttag 12V 50W

Kylsystem                            Vattenkylning med rotorpump / Termostat

Propeller diam./stigning         3-blad 10 ¼” x 11”

Vikt                                     66 kg

Tankvolym                           Befintlig fast tank i båt

Övrigt                                  Monteras genom akterspegel i 45 grader. Dragande propeller

Överlägsna sjöegenskaper. 13-14 l / tim. Otroligt tyst, Låg försäkring.

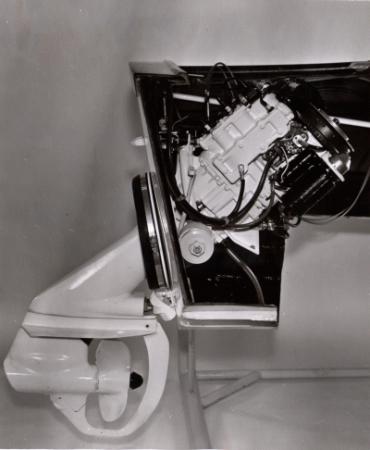

                      Crescent Drive 45











Tillverkningsår / Modell        1968 – 1974 Crescent Marin 5 / Monark 5 /

                                     Archimedes Penta 50

Effektklass                           4,5 hk / 3800/4200 rpm.

Motor                                  1 cyl. 2-takt

Cylindervolym                      70 cc

Tändsystem                          Svänghjulsmagnet. Belysningsuttag 6V 17 W

Kylsystem                            Luft / vatten

Propeller diam./stigning         2 blad, 210 x 140 mm

Vikt                                     16 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Akterspegelhöjd 380, 630 mm. Insugningssystem för lågfart.









Crescent Marin 5

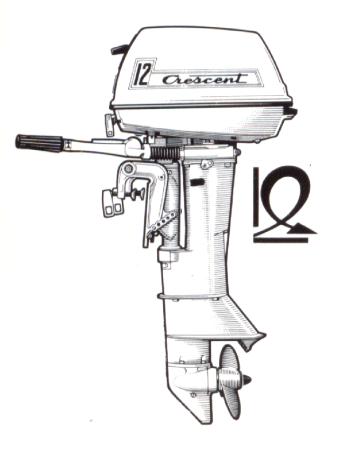

Tillverkningsår / Modell        1968 – 1969 Crescent Marin 10 / Monark 10

                                                    Archimedes Penta 100

Effektklass                           12 hk 4800/5800

Motor                                  2 cyl, 2-takt

Cylindervolym                      200 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad, 9” x 10”

Vikt                                     31 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Akterspegelhöjd 380, 510 mm. Länspump









Crescent Marin 10











Tillverkningsår / Modell        1968 – 1969 Crescent 20 Sport

Effektklass                           23 hk 4800/5500 rpm.

Motor                                  2 cyl. 2 takt

Cylindervolym                      333 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad 9” x 10”

Vikt                                     33 kg

Tankvolym                           Separat tank 25 liter

Övrigt                                  Akterspegelhöjd standard 380 och 510 mm. Länspump







Crescent Sport 20











Tillverkningsår / Modell        1968 – 1969 Crescent 40 / Monark 40 /

                                                    Archimedes Penta 400

Effektklass                           41 hk 5000 / 5800 rpm.

Motor                                  3 cyl. 2 takt

Cylindervolym                      499 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar. Eluttag 12V 50W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         10 ½” x 13 ½”

Vikt                                     60 kg

Tankvolym                           Separat tank 25 liter

Övrigt                                  Elstart. Akterspegelhöjd standard 380, 510 mm,









Crescent Marin 40











Tillverkningsår / Modell        1967 –1974 U 22

Effektklass                           15 hk 2800/3200 rpm

Motor                                  2 cyl. 2 takt

Cylindervolym                      345 cc

Tändsystem                          Svänghjulsmagnet

Kylsystem                            Propellermatad vattenkylning

Propeller diam./stigning         3-blad 285 x 235 mm

Vikt                                     45 kg

Tankvolym                           Separat tank 25 liter

Övrigt                                  Rorkult. Spakreglerad gas och magnet. Arbetsmotor producerad sedan 1912

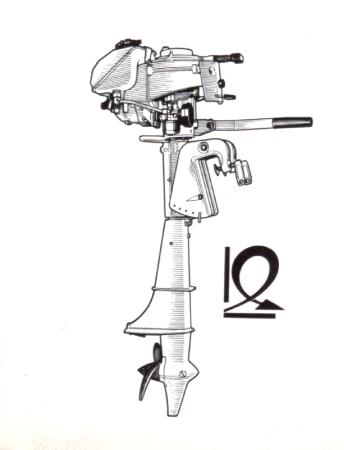

U 22











Tillverkningsår / Modell        1968 – 1969 Crescent 50 S / Monark 50 S /

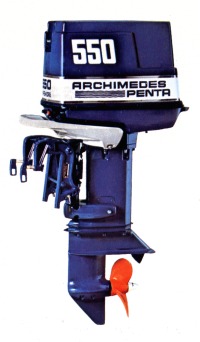

                                                    Archimedes Penta 550

Effektklass                           52 hk / 4500/5500 rpm

Motor                                  3 cyl. 2-takt   kolvstyrd vevaxel

Cylindervolym                      600 cc

Tändsystem                          Lågspänd svänghjulsmagnet, Stefa spolar. Strömuttag 12V 75W

Kylsystem                            vattenkylning med rotorpump

Propeller diam./stigning         11 ¼” x 11”

Vikt                                     56 kg

Tankvolym                           25 liter

Övrigt                                  Ny rigg ger för större avgasvolym. Akterspegelhöjd: 380, 510 och 630 mm









Crescent 50 S















Tillverkningsår / Modell        1969 – 1971 Crescent 3,5 / Monark 3,9 /

                                                    Archimedes Penta 39

Effektklass                           3,5 hk 3200/4000

Motor                                  1 cyl. 2-takt (Ingen motorkåpa, från1972, halv motorkåpa)

Cylindervolym                      70 cc

Tändsystem                          Svänghjulsmagnet

Kylsystem                            Luftkyld

Propeller diam./stigning         2 blad 210 / 140 mm

Vikt                                     13 kg

Tankvolym                           Inbyggd tank 1.9 liter

Övrigt                                  Omsvängbar 180 grader. Pressgjuten rigg,









Crescent 3,5











Tillverkningsår / Modell        1969 – 1975 Crescent 7,5 / Monark 7,5 /

                                                    Archimedes Penta 75

Effektklass                           7,5 hk 4500/5500 rpm.

Motor                                  2 cyl. 2 takt

Cylindervolym                      140 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar. Eluttag 6V 32W

Kylsystem                            vatten / termostat

Propeller diam./stigning         3 blad, 210 x 190 mm

Vikt                                     19 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Akterspegelhöjd 380 mm. Vridgas. Frigång. Grässkärande propeller

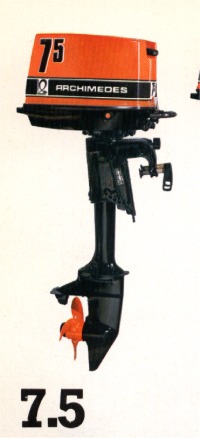

Crescent 7,5











Tillverkningsår / Modell        1969 – 1971 Crescent 12 / Monark 12 /

                                                    Archimedes Penta 120

Effektklass                           12 hk 4800/5800

Motor                                  2 cyl, 2-takt

Cylindervolym                      200 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad, 9” x 10”

Vikt                                     31 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Akterspegelhöjd 380, 510 mm. Länspumpa Från 1973 även elstart



















Tillverkningsår / Modell        1969 – 1974 Crescent 35 / Monark 35 /

                                                    Archimedes Penta 350

Effektklass                           36 hk 5000 / 5800 rpm.

Motor                                  3 cyl. 2 takt

Cylindervolym                      499 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar. Eluttag 12V 50W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         11 ¼” x 12 ¼”

Vikt                                     55 kg, 35 E 60 kg

Tankvolym                           Separat tank 25 liter

Övrigt                                  Elstart. Akterspegelhöjd standard 380, 510 mm,

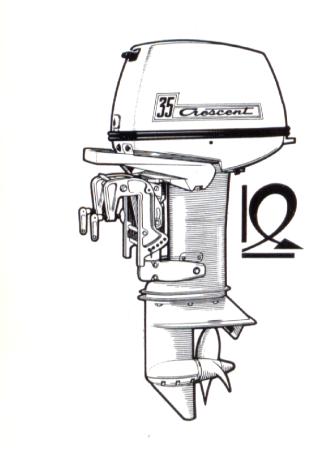

Crescent 35







Monark 35











Tillverkningsår / Modell        1969 – 1974 Crescent 45 / Monark 45 /

                                                    Archimedes Penta 450

Effektklass                           45 hk 5000 / 5800 rpm.

Motor                                  3 cyl. 2 takt

Cylindervolym                      499 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar. Eluttag 12V 50W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         10 ½” x 13 ½”

Vikt                                     55 kg, 35 E 60 kg

Tankvolym                           Separat tank 25 liter

Övrigt                                  Elstart. Akterspegelhöjd standard 380, 510 mm,









Crescent 45











Tillverkningsår / Modell        1969 – 1974 Crescent 55 / Monark 55 /

                                                    Archimedes Penta 550

Effektklass                           55 hk / 5000/5800 rpm

Motor                                  3 cyl. 2-takt   kolvstyrd vevaxel

Cylindervolym                      600 cc

Tändsystem                          Lågspänd svänghjulsmagnet, Stefa spolar. Strömuttag 12V 75W

Kylsystem                            Vattenkylning med rotorpump

Propeller diam./stigning         11 ¼” x 12 ¼”

Vikt                                     59 kg, 55 E 64 kg

Tankvolym                           25 liter

Övrigt                                  Ny rigg med för större avgasvolym. Akterspegelhöjd: 380, 510, Elektrisk fjärrmanöverering av start, choke och stopp

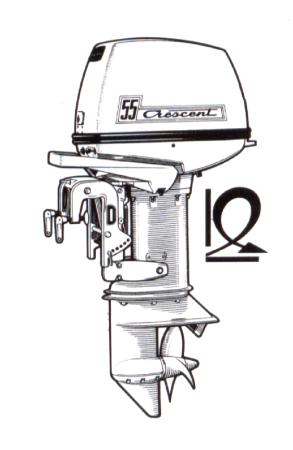

Crescent 55







Archimedes Penta 550











Tillverkningsår / Modell        1971 – 1974 Crescent 8,5 / Monark 8,5 /

                                                    Archimedes Penta 85

Effektklass                           8,5 hk 4500/5500 rpm.

Motor                                  2 cyl. 2 takt

Cylindervolym                      140 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar. Eluttag 6V 32W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad, 210 x 190 mm

Vikt                                     21 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Akterspegelhöjd 380 mm. Fram / backväxel. (Övrigt lika 7,5),

Från 1973 även elstart och uttag för fjärreglage

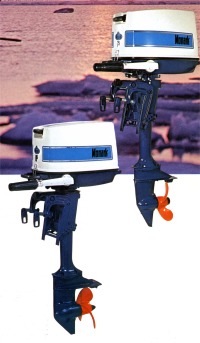

Monark 8,5











Tillverkningsår / Modell        1972 – 1973 Crescent 55 S Tornado

Effektklass                           55 hk / 5000/6000 rpm

Motor                                  3 cyl. 2-takt   kolvstyrd vevaxel

Cylindervolym                      600 cc

Tändsystem                          Lågspänd svänghjulsmagnet, Stefa spolar. Strömuttag 12V 75W

Kylsystem                            Vattenkylning med rotorpump

Propeller diam./stigning         11 ¼” x 12 ¼”

Vikt                                     59 kg

Tankvolym                           Separat tank 25 liter

Övrigt                                  Ny rigg med för större avgasvolym, Akterspegelhöjd: 380, 510, Färg: Helt orange med svart dekor

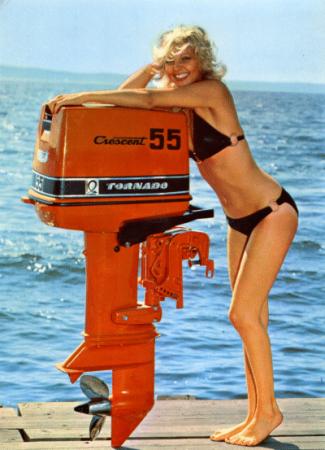

Crescent 55 S Tornado











Tillverkningsår / Modell        1972 – 1974 Crescent Marin 5a Monark 5a /

                                                    Archimedes Penta 50a

Effektklass                           4,5 hk / 5000/5500 rpm.

Motor                                  1 cyl. 2-takt

Cylindervolym                      70 cc

Tändsystem                          Svänghjulsmagnet. Belysningsuttag 6V 17 W

Kylsystem                            Luft / Vatten

Propeller diam./stigning         2 blad, 230 x 150 mm

Vikt                                     18 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Akterspegelhöjd 380, 630 mm. Insugningssystem för lågfart.

                                            Frigång. Fram. Back. Rorkult med vridgas









Archimedes Penta 50a











Tillverkningsår / Modell        1972 – 1974 Crescent 3,9 Monark 3,9a /

                                                    Archimedes Penta 39a

Effektklass                           3,9 hk 3200/4000

Motor                                  1 cyl. 2-takt (ingen motorkåpa, från1972, halv motorkåpa)

Cylindervolym                      70 cc

Tändsystem                          Svänghjulsmagnet. Generator 6V 17W

Kylsystem                            Luftkyld

Propeller diam./stigning         2 blad 210 / 140 mm

Vikt                                     13 kg

Tankvolym                           Inbyggd tank 1.9 liter

Övrigt                                  Omsvängbar 180 grader. Pressgjuten rigg,

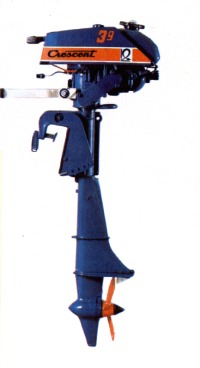

                   Crescent 3,9











Tillverkningsår / Modell        1972 – 1974 Crescent 14 / Monark 14 /

                                                    Archimedes Penta 140

Effektklass                           10 - 14 hk 4800/5800

Motor                                  2 cyl, 2-takt

Cylindervolym                      200 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar. Generator 12V 60W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad, 9” x 10”

Vikt                                     31 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Fram. Back. Frigång. Rorkult med vridgas. Akterspegelhöjd 380, 510 mm. Länspump. Extra fjärreglage, från 1973 även elstart

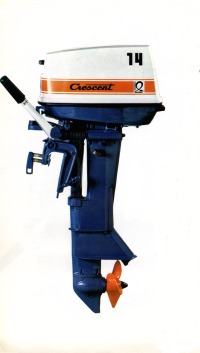

                   Crescent 14











Tillverkningsår / Modell        1973 – 1974 Crescent 25 S / Monark 25 S /

                                                    Archimedes Penta 252

Effektklass                           25 hk / 4800/5500 rpm,

Motor                                  2 cyl. 2-takt, ny kraftigare vevaxel

Cylindervolym                      333 cc

Tändsystem                          Svänghjulsmagnet med utvändiga spolar. Generator 12V 50W

Kylsystem                            vattenkylning med rotorpump

Propeller diam./stigning         3-blad, 9” x 10”

Vikt                                     33 kg

Tankvolym                           25 liter

Övrigt            Rigg 388, 510 mm. Magnapullstart. Frigång. Fram. Back. Vridreglage synkront med växeln. Länspump. Grundsmyg. Säkerhetsstopp. Extra: fjärreglage för växel och gas

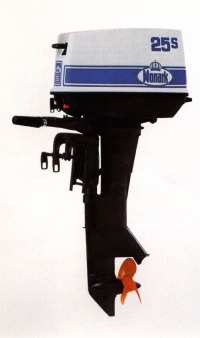

Monark 25s

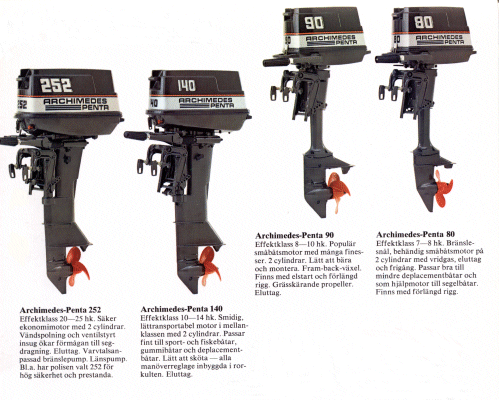

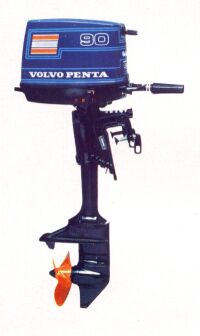

Archimedes Penta 252  , 140 ,

90 och 80 av 1974 års modell











Tillverkningsår / Modell        1974 – 1974 Crescent 60 / Monark 60 /

                                                    Archimedes Penta 600

Effektklass                           60 hk 5000/5800 rpm.

Motor                                  3 cyl. 2-takt

Cylindervolym                      600 cc

Tändsystem                          Brytarlöst CD-tändsystem av magnettyp. Generator 12V 60W,

Kylsystem                            Vattenkylning med rotorpump

Propeller diam./stigning         3 blad, 13 ¾” x 15”

Vikt                                     69 kg, 60 E 75,5 kg

Tankvolym                           Separat tank 25 liter,

Övrigt                                  Elstartad motor 12V 120W (9,5A) likström. Säkerhetsstopp

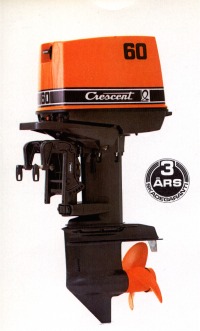

Crescent 60

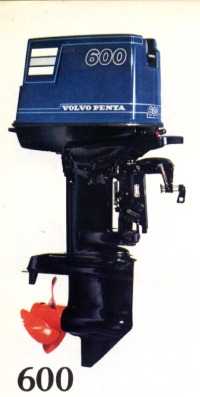

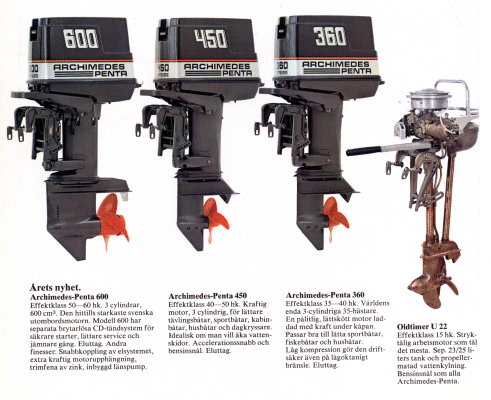

Archimedes Penta 600 , 450 , 350 samt

 Oldtimer U22 av 1974 års modell



















Nedanstående modeller är tillverkade från 1975 – 1979 och har endast sålts under namnen Volvo Penta eller Archimedes. Ett flertal av dessa kan ha samma tekniska specifikationer som ovanstående Crescentmotorer.







Tillverkningsår / Modell        1975 – 1979 Volvo Penta 39 / Archimedes 3,9

Effektklass                           4 hk 3200/4000 rpm.

Motor                                  1 cyl. 2 takt

Cylindervolym                      70 cc

Tändsystem                          Svänghjulsmagnet. Generator 6V 17W. (Lång rigg: 12V för 4 x 15W)

Kylsystem                            Luft / Vatten

Propeller diam./stigning         8 ¼” x 5 ½”

Vikt                                     14 kg

Tankvolym                           Inbyggd 1,9 liter. Extra: separat tank 11 liter

Övrigt                                  Inbyggd startapparat, fullt omsvängbar, rigg 380, 580 mm









                   Volvo Penta 39

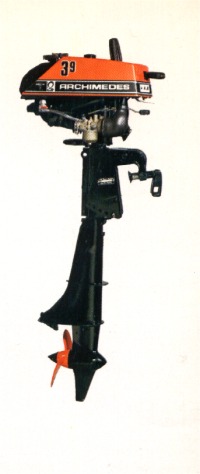

                   Archimedes 3,9

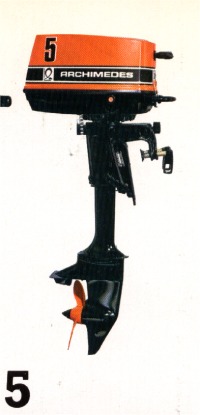

Tillverkningsår / Modell        1975 – 1977 Archimedes 5

Effektklass                           4,5 hk / 3800/4200 rpm.

Motor                                  1 cyl. 2-takt

Cylindervolym                      70 cc

Tändsystem                          Svänghjulsmagnet. Belysningsuttag 6V 17 L

Kylsystem                            luft / Vatten

Propeller diam./stigning         2 blad, 210 x 140 mm

Vikt                                     17 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Akterspegelhöjd 380, 510 mm. Insugningssystem för lågfart.









                   Archimedes 5











Tillverkningsår / Modell        1972 – 1974 Volvo Penta 51 / Archimedes 5a

Effektklass                           4,5 – 5,5 hk / 5000/5500 rpm.

Motor                                  1 cyl. 2-takt

Cylindervolym                      70 cc

Tändsystem                          Svänghjulsmagnet. Belysningsuttag 12V för 4 x 15W

Kylsystem                            Luft / Vatten

Propeller diam./stigning         2 blad, 230 x 150 mm

Vikt                                     19,5 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Akterspegelhöjd 380, 510 mm. Insugningssystem för lågfart.

                                            Fram. Back och frigång,.Rorkult med vridgas. Extra: fjärreglage

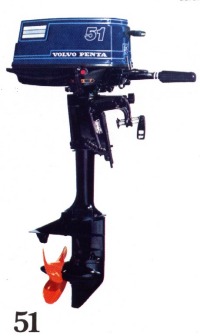

                   Volvo Penta 51











Tillverkningsår / Modell        1975 – 1979 Archimedes 7,5

Effektklass                           7 - 8 hk 4500/5500 rpm.

Motor                                  2 cyl. 2 takt

Cylindervolym                      140 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar. Eluttag 6V 32W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad, 210 x 170 mm

Vikt                                     21 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Akterspegelhöjd 380, 510 mm. Vridgas. Frigång. Grässkärande propeller











Archimedes 7,5











Tillverkningsår / Modell        1975 – 1979 Volvo Penta 90 / Archimedes 9

Effektklass                           8 - 10 hk 4500/5500 rpm.

Motor                                  2 cyl. 2 takt

Cylindervolym                      140 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar. Eluttag 12V 60W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad, 230 x 250 mm

Vikt                                     23 kg, med elstart 27 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Akterspegelhöjd 380, 510 mm. Fram. Back. Frigång

Elstart och uttag för fjärreglage. Rorkult med vridgas













                            Volvo Penta 90











Tillverkningsår / Modell        1975 – 1979 Volvo Penta 140 / Archimedes 14

Effektklass                           10 - 14 hk 4800/5800

Motor                                  2 cyl, 2-takt

Cylindervolym                      200 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar. Generator 12V 60W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad, 9” x 10”

Vikt                                     31,5 kg, med elstart 35,5 kg

Tankvolym                           Separat tank 11 liter

Övrigt                                  Fram. Back. Frigång. Rorkult med vridgas. Grundsmyg. Akterspegelhöjd 380, 510 mm. Länspump. Extra: Fjärreglage, från 1973 även elstart









                           Volvo penta 140











Tillverkningsår / Modell        1975 – 1976 Volvo Penta 250 / Archimedes 25 S

Effektklass                           20 - 25 hk / 4800/5500 rpm,

Motor                                  2 cyl. 2-takt, ny kraftigare vevaxel

Cylindervolym                      333 cc

Tändsystem                          Svänghjulsmagnet med utv. Tändspolar. Generator 12V 60W

Kylsystem                            Vattenkylning med rotorpump

Propeller diam./stigning         3-blad, 9” x 10”

Vikt                                     38,5 kg, elstart 45,5 kg

Tankvolym                           25 liter

Övrigt            Rigg 388, 510 mm. Inbyggd startapparat, alternativt elstart / 12V 120W likström. Frigång. Fram. Back. Vridreglage synkront med växeln: Länspump. Grundsmyg. Säkerhetsstopp.  Extra: Fjärreglage för växel och gas









                                    Archimedes 25s ( 1974 - 79 )











Tillverkningsår / Modell        1975 – 1976 Volvo Penta 350 / Archimedes 35

Effektklass                           35 - 40 hk 4800 / 5800 rpm.

Motor                                  3 cyl. 2 takt

Cylindervolym                      499 cc

Tändsystem                          Svänghjulsmagnet med högeffektspolar. Eluttag 12V 50W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad, 10 5/8” x 14 ½””

Vikt                                     58,5 kg, 35 E 65,5 kg

Tankvolym                           Separat tank 25 liter

Övrigt            Inbyggd startapparat eller elstart. Figång. Fram. Back. Extra: Fjärreglage för växel och gas eller specialrorkult eller elektrisk fjärrmanöverering av start, choke och stopp. Akterspegelhöjd standard 380, 510 mm,.

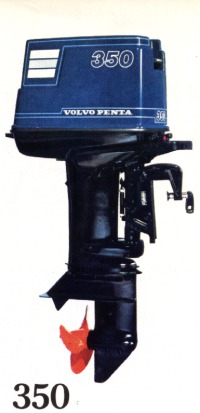

                                   Volvo Penta 350 ( 1974 - 79 )











Tillverkningsår / Modell        1975 – 1976 Volvo Penta 450 / Archimedes 45

Effektklass                           40 - 50 hk 5000 / 5800 rpm.

Motor                                  3 cyl. 2 takt

Cylindervolym                      499 cc

Tändsystem                          Brytarlöst CD-system av magnettyp. Separata spolar. Eluttag 12V 120W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad,13 x 15”

Vikt                                     60,5 kg, 35 E 66,5 kg

Tankvolym                           Separat tank 23 liter med mätare

Övrigt            Inbyggd startapparat eller elstart. Frigång. Fram. Back. Extra: fjärreglage för växel och gas eller specialrorkult eller elektrisk fjärrmanöverering av start, choke och stopp, akterspegelhöjd standard 380, 510 mm,.









Archimedes 4,5











Tillverkningsår / Modell        1975 – 1976 Volvo Penta 600 / Archimedes 60

Effektklass                           50 -60 hk 5000/5800 rpm.

Motor                                  3 cyl. 2-takt

Cylindervolym                      600 cc

Tändsystem                          Brytarlöst CD-tändsystem av magnettyp. Generator 12V 60W,

Kylsystem                            Vattenkylning med rotorpump

Propeller diam./stigning         3 blad, 13 ¾” x 15”

Vikt                                     69 kg, 60 E 75,5 kg

Tankvolym                           Separat tank 23 liter med mätare,

Övrigt            Inbyggd startapparat eller elstart. Frigång. Fram. Back. Extra: fjärreglage för växel och gas, eller elektrisk fjärrmanöverering av start, choke och stopp. Akterspegelhöjd standard 380, 510 mm,.









Volvo Penta 600











Tillverkningsår / Modell        1975 – 1979 Volvo Penta 700 / Archimedes 70

Effektklass                           65 – 75 hk, 4800/5500 rpm.

Motor                                  3 cyl, 2 takt

Cylindervolym                      900 cc, gjutjärnscylinder

Tändsystem                          Brytarlöst CD-system av magnettyp. Separata spolar, 12V 120W

Kylsystem                            Vattenkylning

Propeller diam./stigning         3 blad, 13 ¾” x 15”

Vikt                                     89 kg

Tankvolym                           Separat tank 23 liter med mätare

Övrigt                                  Elstart. Säkerhetsstopp. Elektrisk fjärrmanöverering av start, choke och stopp.Frigång. Fam. Back. Extra: fjärreglage för växel och gas.

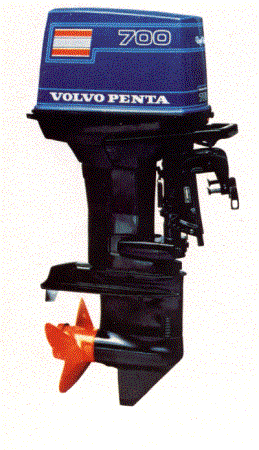

Volvo Penta 700





                      Archimedes 70











Tillverkningsår / Modell        1977 – 1979 Volvo Penta 200 / Archimedes 20

Effektklass                           20 - 25 hk / 5400 rpm,

Motor                                  2 cyl. 2-takt, ny kraftigare vevaxel

Cylindervolym                      333 cc

Tändsystem                          Svänghjulsmagnet med utv. Tändspolar. Generator 12V 60W

Kylsystem                            Vattenkylning med rotorpump

Propeller diam./stigning         3-blad, 236 x 260 mm

Vikt                                     39,9 kg, elstart 45,5 kg

Tankvolym                           23 liter med mätare

Övrigt            Rigg 388, 510 mm. Inbyggd startapparat, alternativt elstart / 12V 120W likström. Frigång Fram. Back. Vridreglage synkront med växeln. Länspump. Grundsmyg. Säkerhetsstopp. Extra: fjärreglage för växel och gas

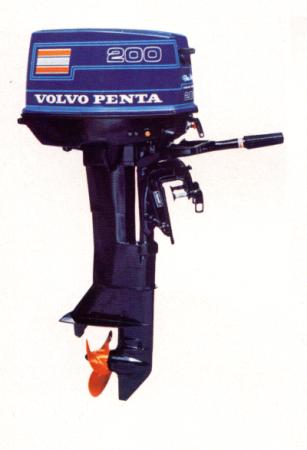

                      Volvo Penta 200











Tillverkningsår / Modell        1977 – 1979 Volvo Penta 400 / Archimedes 40

Effektklass                           37 hk 5400 rpm.

Motor                                  3 cyl. 2 takt

Cylindervolym                      499,8 cc

Tändsystem                          Brytarlöst CD-system av magnettyp. Separata spolar. Eluttag 12V 110W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3 blad, 350 x 380 mm

Vikt                                     70,5 kg, 35 E 75,9 kg

Tankvolym                           Separat tank 23 liter med mätare

Övrigt            Inbyggd startapparat eller elstart. Frigång. Fram. Back. Extra: fjärreglage för växel och gas eller specialrorkult eller elektrisk fjärrmanöverering av start, choke och stopp. Akterspegelhöjd standard 380, 510 mm.









Volvo Penta 400











Tillverkningsår / Modell        1977 – 1979 Volvo Penta 550 / Archimedes 55

Effektklass                           55 hk 5200 rpm.

Motor                                  3 cyl. 2-takt

Cylindervolym                      904,5 cc

Tändsystem                          Brytarlöst CD-tändsystem av magnettyp. Generator 12V  9,5 A

Kylsystem                            Vattenkylning med rotorpump

Propeller diam./stigning         3 blad, 350 x 380 mm

Vikt                                     91 kg, 60 E 75,5 kg

Tankvolym                           Separat tank 23 liter med mätare,

Övrigt            Elstart. Frigång. Fram. Back. Extra: fjärreglage för växel och gas, eller elektrisk fjärrmanöverering av start, choke och stopp, Akterspegelhöjd standard 380, 510 mm,.









Volvo Penta 550









Tillverkningsår / Modell        1978 – 1979 Volvo Penta 75 / Archimedes 7,5

Effektklass                           7,2 hk 5200 rpm.

Motor                                  2 cyl. 4-takt

Cylindervolym                      197 cc.

Tändsystem                          Svänghjulsmagnet med inbyggda spolar

Kylsystem                            Vatten / termostat.

Propeller diam./stigning         3-blad 240 x 220

Vikt                                     34,5 kg, lång rigg 36 kg

Tankvolym                           13 liter

Övrigt                                  Inbyggd generator 12V 6 W. Rorkult med vridgas. Grundsmyg. (Generalagent för Honda)

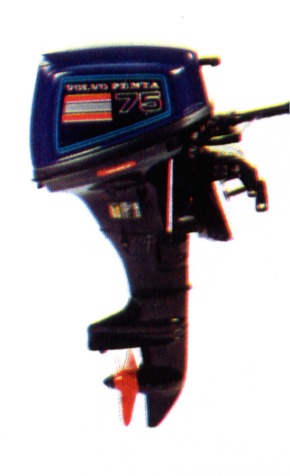

                                            Volvo Penta 75











Tillverkningsår / Modell        1978 –1979 Volvo Penta 99 / Archimedes 9,9

Effektklass                           9,5 hk 5200 rpm.

Motor                                  2 cyl. 4 takt

Cylindervolym                      197 cc.

Tändsystem                          Svänghjul med inbyggda spolar.

Kylsystem                            Vatten / termostat.

Propeller diam./stigning         3-blad 240 x 220

Vikt                                     34,5 kg, lång rigg 36 kg.

Tankvolym                           13 liter.

Övrigt                                  Inbyggd generator 12 V 6 W. Rorkult med vridstart. Grundsmyg. (Generalagent för Honda)

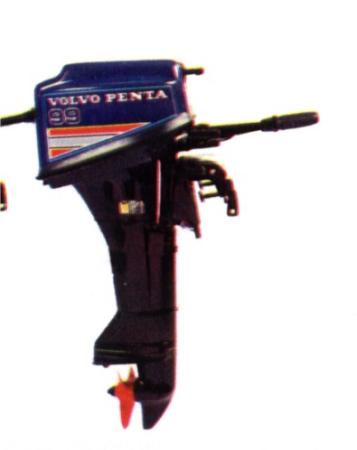

                      Volvo Penta 99











Tillverkningsår / Modell        Volvo Penta 40

Effektklass                           37 hk 5400 rpm.

Motor                                  3 cyl. 2-takt

Cylindervolym                      499,8 cc

Tändsystem                          Brytarlöst CD-system av magnettyp. Separata spolar. Eluttag 12V 110 W

Kylsystem                            Vatten / Termostat

Propeller diam./stigning         3-blad, 350 x 380 mm

Vikt                                     70,5 kg, 35 E 75,9 kg

Tankvolym                           Separat tank 23 liter med mätare

Övrigt                                  Inbyggd startapparat eller elstart, Frigång. Fram. Back. Extre:

                                            Fjärreglage för växel och gas eller specialrorkult eller elektrisk

Fjärrmanöverering av start, choke och stopp. Akterspegelhöjd standard 380, 510 mm.





















Tekniska upplysningar, katalogmaterial, bilder och reservdelar:

Anslut Er till Nymans Vänners MedlemsCirkel-Service.





Oktober 2002



Carl-Eric Zander
